Descrizione

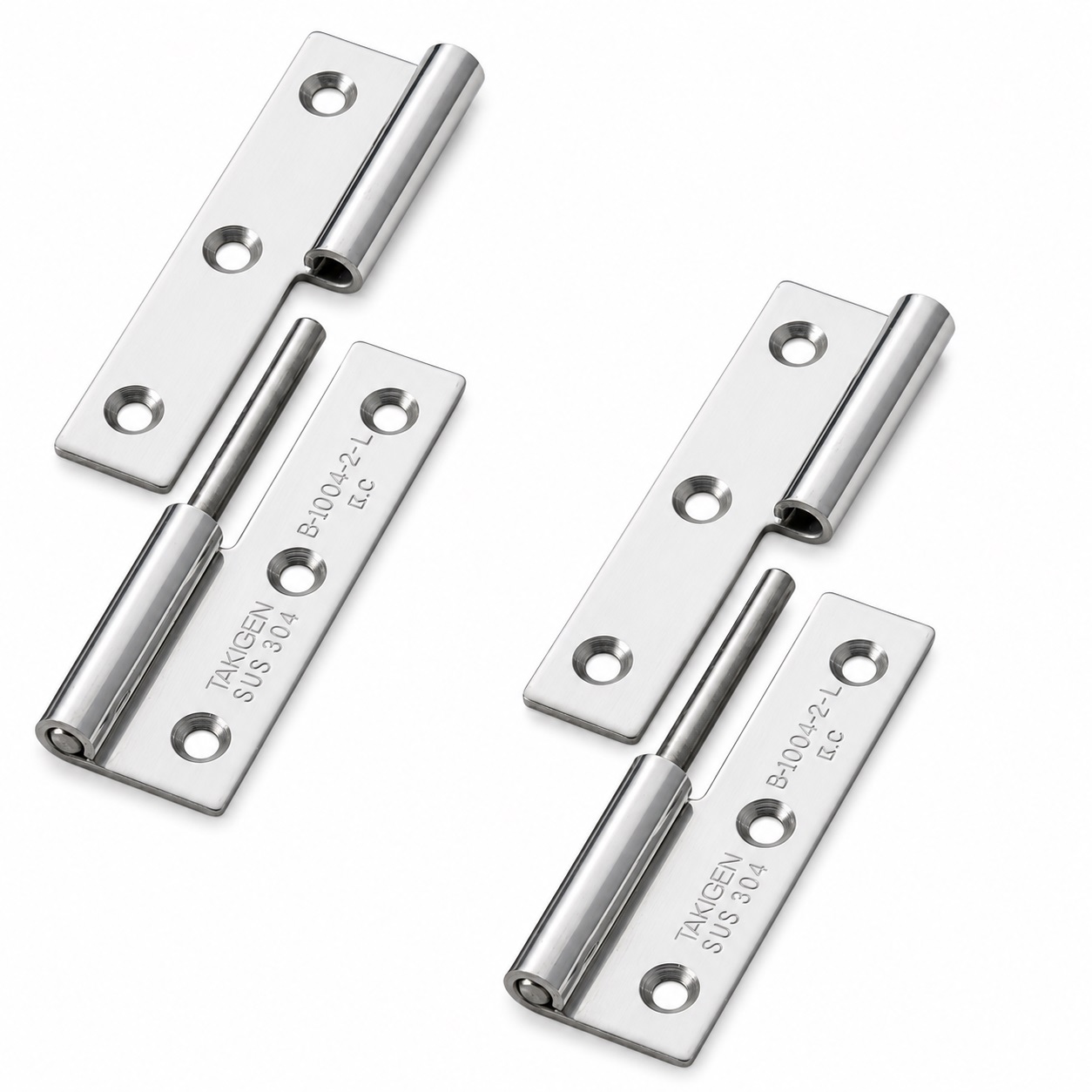

2 pezzi di cerniera robusta e di alta qualità, realizzata in acciaio inox massiccio SUS304 (V2A o 1.4301), superficie: lucidata lucida, B-1004-2-L (10565), altezza: 64 mm (2-33/64″), versione: sinistra, capacità di carico: 10 kg (23 lbs)

Applicazione:

Cerniera robusta per portiere, portelli di manutenzione e molto altro.

Versione: sinistra. Per porte e alette con cerniera sinistra.

La cerniera sollevabile B-1004-2-L (10565) collega porte o alette a una custodia in modo staccabile.

Sollevando il componente, il componente mobile può essere separato dalla parte della cerniera montata permanentemente senza allentare le viti di fissaggio.

La versione a sinistra è destinata a costruzioni con cerniera sinistra.

Il materiale SUS304 e la superficie lucidata a specchio offrono un’elevata resistenza alla corrosione per applicazioni in cucina, marine ed esterni.

Sei fori scurati permettono un fissaggio a filo e a bassa interferenza con viti M3.

Quando si utilizzano due cerniere verticalmente, TAKIGEN indica una massa di porta di 10 kg (23 lbs) come valore di riferimento.

Le cerniere di sospensione B-1004-2-L di alta qualità sono perfette, tra le altre cose:

• Alloggiamento esterno
• Porte per macchine
• Porte per attrezzature
• Coperchi macchine
• Porte per elettrodomestici da cucina
• Porte
• Portelli di manutenzione

Dettagli tecnici:

• Versione: sinistra
• Peso: 40 g (per 2 pezzi: 80 g)
• Capacità di carico (capacità di carico): 10 kg (23 lbs) – per 2 pezzi
• Altezza: 64 mm (2-33/64″)
• Disponibile in 2 finiture: sinistra e destra, in 2 materiali: acciaio inossidabile SUS304 e acciaio, e in 3 lunghezze: 50 mm, 64 mm e 75 mm
• Facile installazione, stabile
• Costruzione staccabile in due pezzi
• Elevata resistenza alla corrosione
• Spessore del materiale: 1,5 mm (1/16″)
• Sei fori scavati per viti M3
• Perno della cerniera da ⌀4 mm (5/32″)
• La porta può essere rimossa senza allentare le viti
• Adatto per applicazioni interne ed esterne
• Conforme a RoHS10
• Lucido lucido
• Resistente alle intemperie, alla ruggine o alla corrosione
• Alta qualità del marchio TAKIGEN®

Superficie:

• Lucido lucido
• Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
• Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco

Montaggio:

• L’attacco avviene con 6 pezzi di viti M3 scurate (non inclusi)
• La WAHR B-1004-2-L (10565) ha 6 fori di montaggio
• La distanza tra i fori di montaggio è di 24 mm (15/16″) orizzontalmente e 24 mm (15/16″) verticalmente
• Innanzitutto, le posizioni delle due due due cerniere devono essere segnate secondo la direzione sinistra del fermo e i sei punti di attacco devono essere preparati
• La metà della cerniera sul lato della carcassa è fissata con tre viti M3 scurate
• La metà cerniera sul lato della porta è anch’essa montata con tre viti M3 scurate
• Entrambe le due metà della cerniera devono essere allineate in modo che il perno possa essere inserito senza tensione
• La porta o la patta viene quindi fissata al perno della cerniera dall’alto
• Infine, è necessario verificare la liscia, l’innestazione completa del perno e la stretta aderenza di tutte le viti

Le dimensioni:

• Altezza totale della cerniera sollevata: 64 mm (2-33/64″)
• Larghezza: 36 mm (1-27/64″)
• Diametro del perno della cerniera: ⌀4 mm (5/32″)

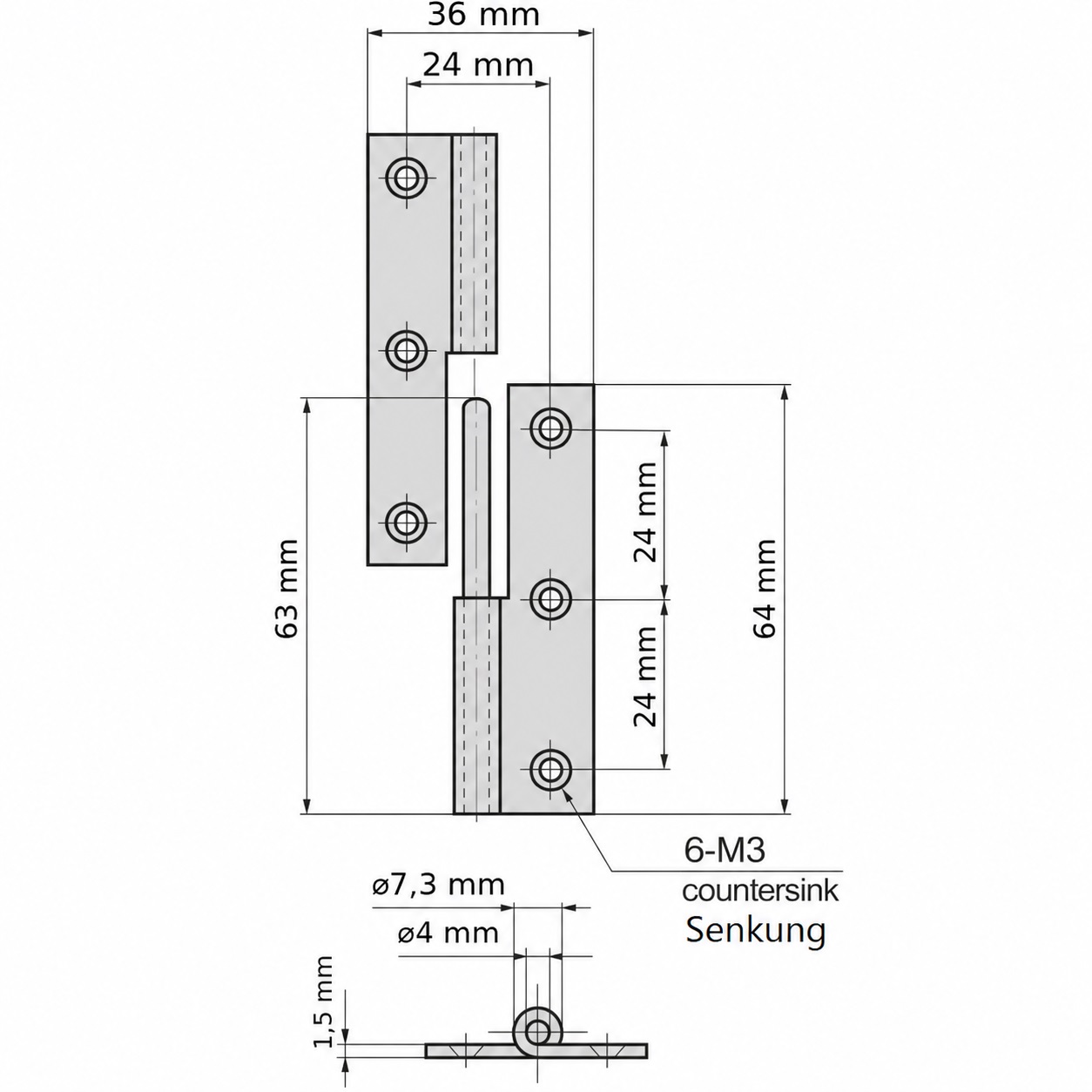

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.

Materiale:

• Le cerniere di punta del B-1004-2-L sono realizzate in acciaio inossidabile massiccio SUS304 (V2A o 1.4301)
• L’acciaio inox SUS304 si distingue per la sua elevata resistenza alla corrosione e durata, il che lo rende ideale per ambienti impegnativi
• Inoltre, offre una finitura attraente, lucida o satinata, moderna e facile da mantenere

Incluso nella consegna:

• Cerniera sollevabile B-1004-2-L (10565) in acciaio inox massiccio SUS304, lucida lucida, 64 mm (2-33/64″), versione: sinistra
• Questo articolo non include le viti di montaggio

Numeri di articolo del produttore:

• ID articolo: 10565
• Numero dell’oggetto: B-1004-2-L
• Numero GTIN (EAN, UPC): 0618455525858

Produttore: TAKIGEN (Giappone)
