Descrizione

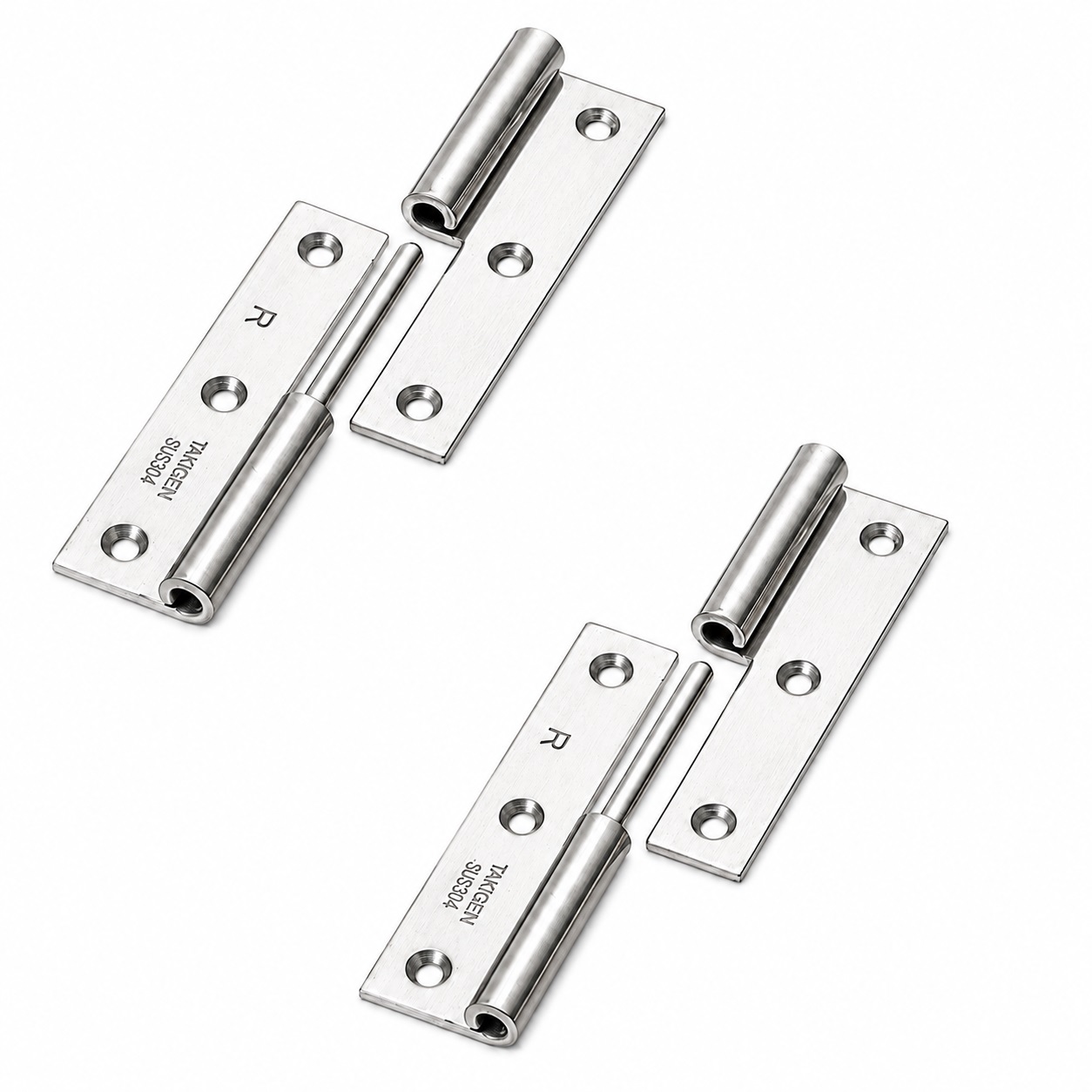

2 pezzi di cerniera robusta di alta qualità, realizzati in acciaio inox massiccio SUS304 (V2A o 1.4301), superficie: lucidata, B-1004-1-R (10564), altezza: 75 mm (2-61/64″), versione: destra, capacità di carico: 15 kg (34 lbs)
Applicazione:
Cerniera robusta per portiere, portelli di manutenzione e molto altro.
Versione: esatto. Per porte e alette con cerniera destra.
La cerniera sollevabile B-1004-1-R (10564) collega porte o alette a un alloggiamento in modo staccabile.
Sollevando il componente, il componente mobile può essere separato dalla parte della cerniera montata permanentemente senza allentare le viti di fissaggio.
Le versioni sinistra e destra sono pensate per costruzioni adeguatamente incernierate.
Il materiale SUS304 e la superficie lucidata a specchio offrono un’elevata resistenza alla corrosione per applicazioni in cucina, marine ed esterni.
Sei fori scurati permettono un fissaggio a filo e a bassa interferenza con viti M3.
Quando si utilizzano due cerniere verticalmente, TAKIGEN indica una massa di 15 kg come valore di riferimento.
Le cerniere per poster B-1004-1-R di alta qualità sono perfette, tra le altre cose:
- Alloggiamento esterno
- Porte per attrezzature
- Coperchi macchine
- Porte per elettrodomestici da cucina
- Porte
- Portelli di manutenzione
Dettagli tecnici:
- Versione: destra
- Peso: 65 g (per 2 pezzi: 130 g)
- Capacità di carico (capacità di carico): 15 kg (34 lbs) – per 2 pezzi
- Altezza: 75 mm (2-61/64″)
- Disponibile in 2 finiture: sinistra e destra, in 2 materiali: acciaio inossidabile SUS304 e acciaio, e in 3 lunghezze: 50 mm, 64 mm e 75 mm
- Facile installazione, stabile
- Costruzione staccabile in due pezzi
- Elevata resistenza alla corrosione
- Spessore del materiale: 2 mm (5/64″)
- Sei fori scavati per viti M3
- Perno della cerniera da ⌀4 mm (5/32″)
- La porta può essere rimossa senza allentare le viti
- Adatto per applicazioni interne ed esterne
- Conforme a RoHS10
- Lucido lucido
- Resistente alle intemperie, alla ruggine o alla corrosione
- Alta qualità del marchio TAKIGEN®
Superficie:
- Lucido lucido
- Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
- Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco
Montaggio:
- L’attacco avviene con 6 pezzi di viti M3 scurate (non inclusi)
- il B-1004-1-R (10564) ha 6 fori di montaggio
- La distanza tra i fori di montaggio è di 24 mm (15/16″) orizzontalmente e 30 mm (1-3/16″) verticalmente
- Innanzitutto, le posizioni delle due due cerniere devono essere segnate secondo la direzione corretta del fermo e devono essere preparati i sei punti di attacco
- La metà della cerniera sul lato della carcassa è fissata con tre viti M3 scurate
- La metà cerniera sul lato della porta è anch’essa montata con tre viti M3 scurate
- Entrambe le due metà della cerniera devono essere allineate in modo che il perno possa essere inserito senza tensione
- La porta o la patta viene quindi fissata al perno della cerniera dall’alto
- Infine, è necessario verificare la liscia, l’innestazione completa del perno e la stretta aderenza di tutte le viti
Le dimensioni:
- Altezza totale della cerniera di sollevamento: 75 mm (2-61/64″)
- Larghezza: 38 mm (1-1/2″)
- Diametro del perno della cerniera: ⌀4 mm (5/32″)

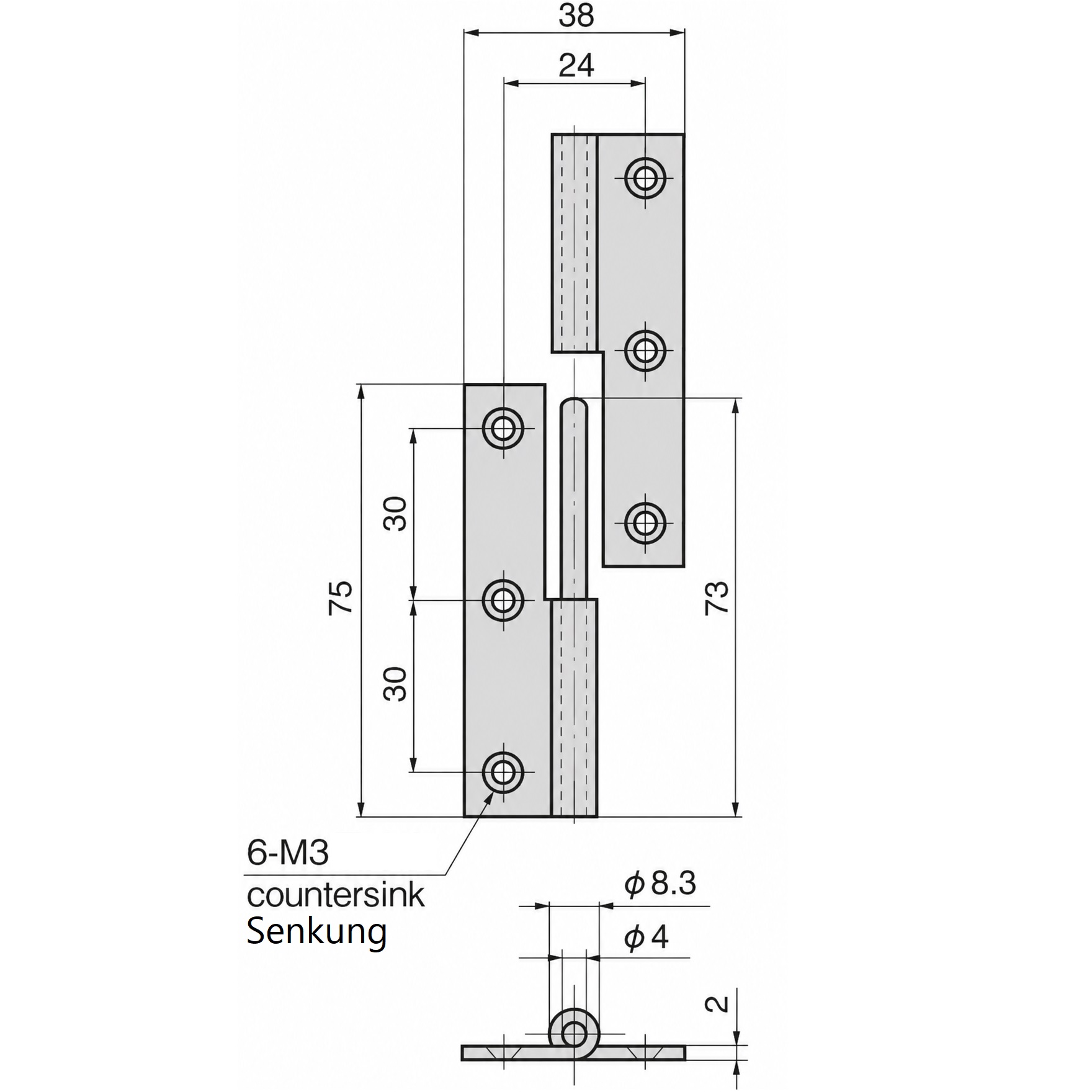

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Materiale:
- Le cerniere di punta della B-1004-1-R sono realizzate in acciaio inossidabile massiccio SUS304 (V2A o 1.4301)
- L’acciaio inox SUS304 si distingue per la sua elevata resistenza alla corrosione e durata, il che lo rende ideale per ambienti impegnativi
- Inoltre, offre una finitura attraente, lucida o satinata, moderna e facile da mantenere
Incluso nella consegna:
- Cerniera sollevabile B-1004-1-R (10564) in acciaio inox massiccio SUS304, lucida lucida, 75 mm (2-61/64″), versione: destra
- Questo articolo non include le viti di montaggio
Numeri di articolo del produttore:
- ID articolo: 10564
- Numero oggetto: B-1004-1-R
- Numero GTIN (EAN, UPC): 0618455525841
Produttore: TAKIGEN (Giappone)
