Descrizione

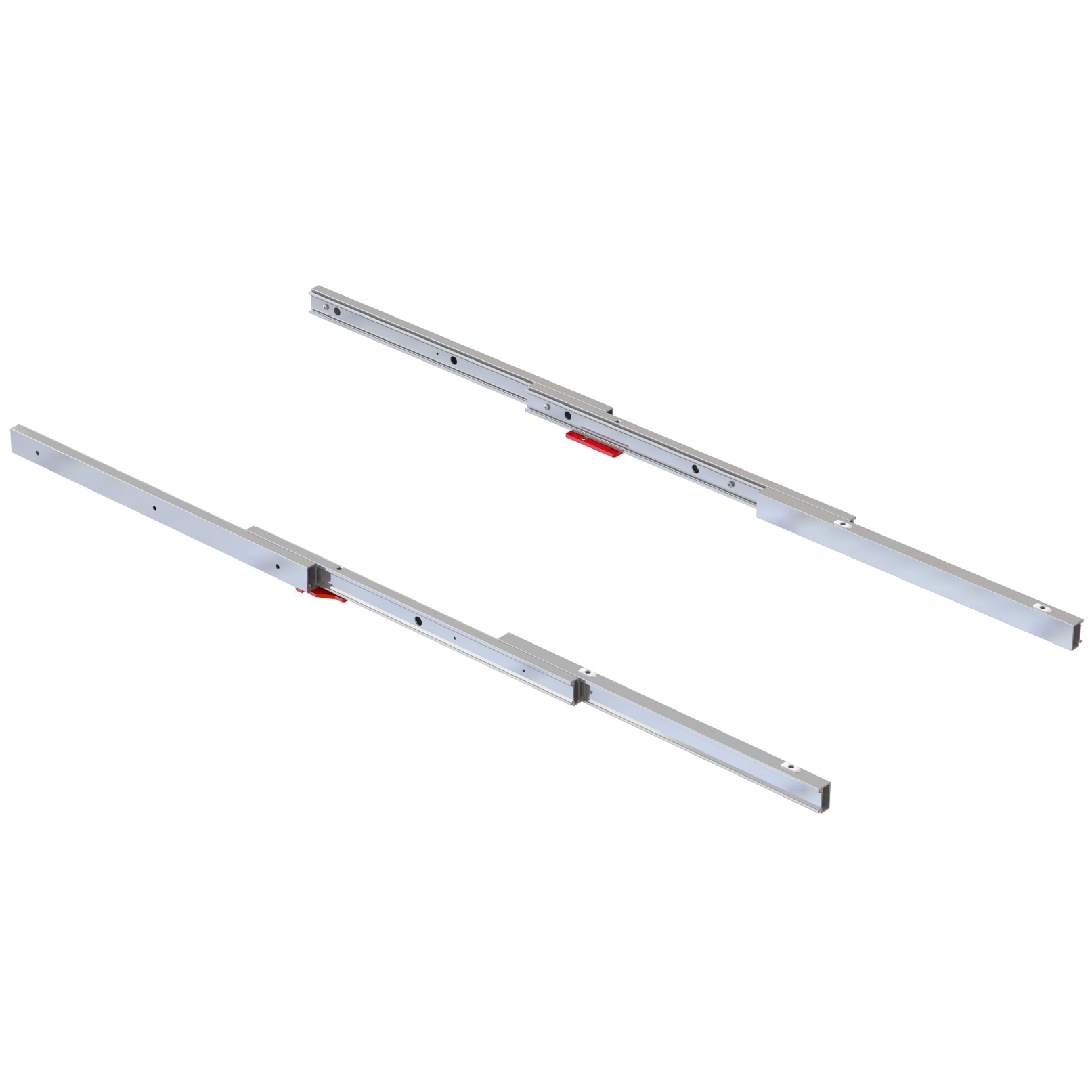

Tavolo extraibile di alta qualità, realizzato in robusta lega di alluminio (alluminio), superficie: aspetto acciaio inossidabile, anodizzato, 2046369, lunghezza di estensione: 750 mm (29-17/32″), capacità di carico: 60 kg (132 lbs)
Applicazione:

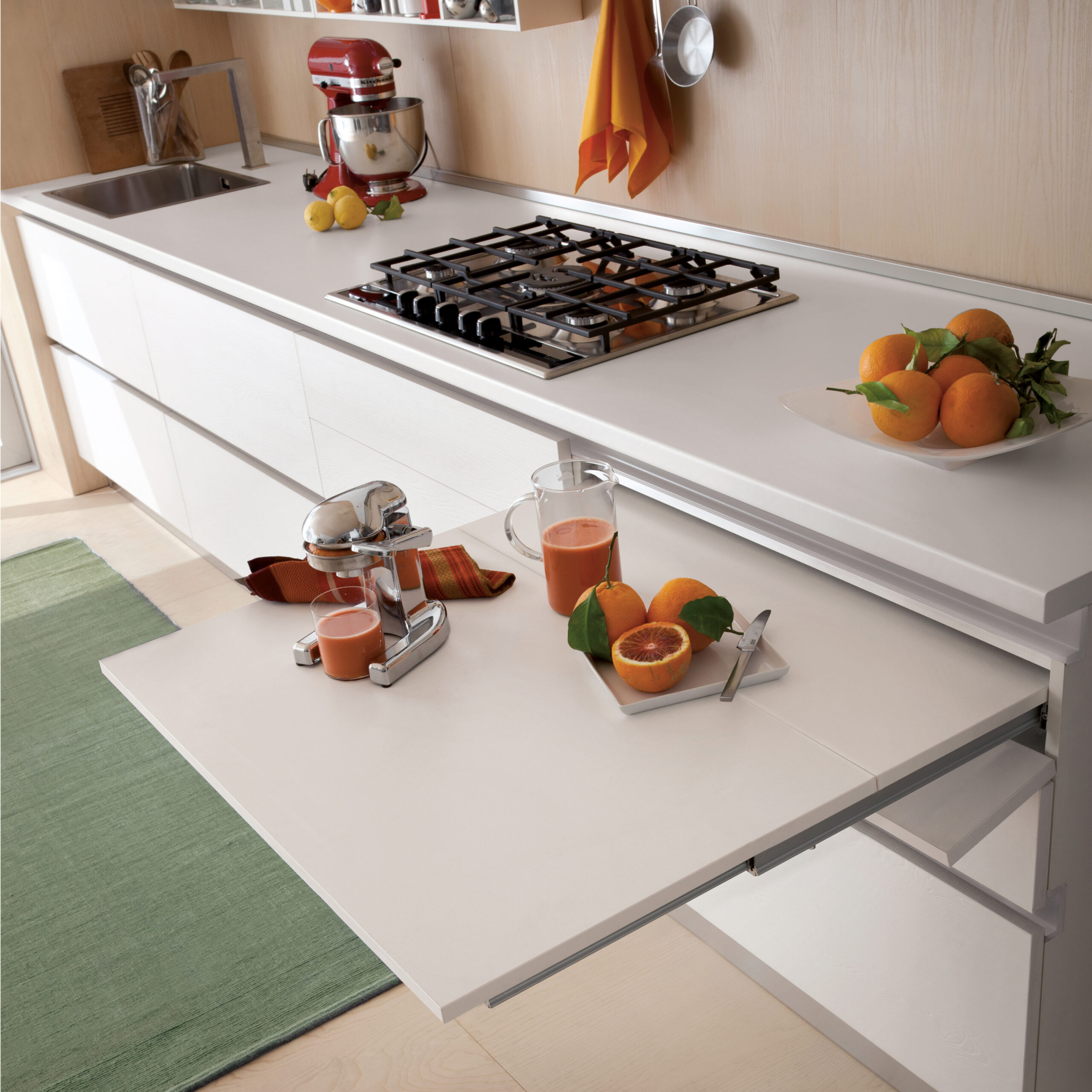

Robusto tavolo extragibile per mobili da cucina, mobili per la cucina, mobili da cucina, tavoli estensibili, tavoli pieghevoli e molto altro.
L’accessorio del tavolo a pietra 2046369 consente un tavolo o superficie di lavoro estraibile e poi articolata, nascosto in una struttura per mobili per risparmiare spazio.
Con una lunghezza extraibile di 750 mm (29-17/32″), il sistema crea una generosa area utilizzabile aggiuntiva quando necessario e rimane quasi completamente nascosto tra i mobili quando chiuso.
È adatta a larghezze da 300 mm (11-13/16″) a 1200 mm (47-1/4″) con una profondità minima di installazione di 545 mm (21-29/64″) e può quindi essere utilizzata in modo flessibile in mobili da cucina e soggiorno.
La capacità di carico fino a 60 kg consente un uso stabile come superficie per la mensa, il lavoro o lo stoccaggio.
Un blocco, se esteso, previene l’inserimento involontario e aumenta la sicurezza durante l’uso.
I profili guida realizzati in alluminio anodizzato estruso color acciaio inox combinano basso peso morto, resistenza alla corrosione e un aspetto di alta qualità.
I tavoli di alta qualità 2046369 sono perfetti, tra le altre cose:
- Tavoli per la colazione
- Tavoli da pranzo
- Superfici di lavoro aggiuntive
- Desktop
- cucine piccole
- Mobili per il soggiorno
- Mobili per uffici domestici
- Mobili da cucina
- Armadietti della cucina
- Mobili da cucina
- Tabelle estensibili
- Tavoli pieghevoli
Dettagli tecnici:
- Peso: 3000 g
- Capacità di carico: 60 kg (132 lbs)
- Lunghezza cassetto: 750 mm (29-17/32″)
- Facile installazione, stabile
- Per larghezze di modulo da 300 mm (11-13/16″) a 1200 mm (47-1/4″)
- Profondità minima di installazione 545 mm (21-29/64″)
- Altezza minima di installazione 110 mm (4-21/64″)
- Può essere integrato nella carrozzeria dei mobili per risparmiare spazio
- Superficie del tavolo estensibile e incernierata
- Blocco di sicurezza quando esteso
- Protezione contro l’inserimento involontario
- Profili guida realizzati in alluminio estruso
- Adatto per cucina e mobili domestici
- Particolarmente adatto per stanze piccole
- I piani dei tavoli possono essere adattati individualmente alla larghezza della carcassa
- I tavoli non fanno parte del sistema hardware
- Modello n.: Coktail Reverse H35
- Effetto acciaio inossidabile, anodizzato
- Lega di alluminio, alluminio, robusto
- Alta qualità del marchio UMAXO®
Superficie:
- Effetto acciaio inossidabile, anodizzato
Montaggio:
- Il fissaggio è fatto con 6 viti M6 x 12 mm e 4x M6 x 45 mm, oltre a 10 viti a inserti filettate M6 (non incluse)
- Fori di montaggio nel legno da preparare: 10 fori con profondità di ⌀8 mm e 13 mm per gli inserti filettati M6, sei dei quali per fissare nel corpo e quattro per la piastra estrattiva
- Innanzitutto, il corpo dei mobili deve essere preparato con una larghezza compresa tra 300 e 1.200 mm, una profondità di installazione di almeno 545 mm e un’altezza libera di almeno 110 mm
- Poi i piani dei tavoli devono essere tagliati secondo la larghezza del modulo L e i fori di fissaggio devono essere realizzati secondo il modello di foratura specificato
- Gli inserti filettati M6 vengono inseriti nei fori di ⌀8 x 13 mm
- Le guide sinistra e destra vengono poi fissate al corpo con le viti M6 x 12 mm fornite
- La piastra estraibile è fissata al meccanismo guida con le viti M6 x 45 mm fornite e poi collegata alla piastra incernierata

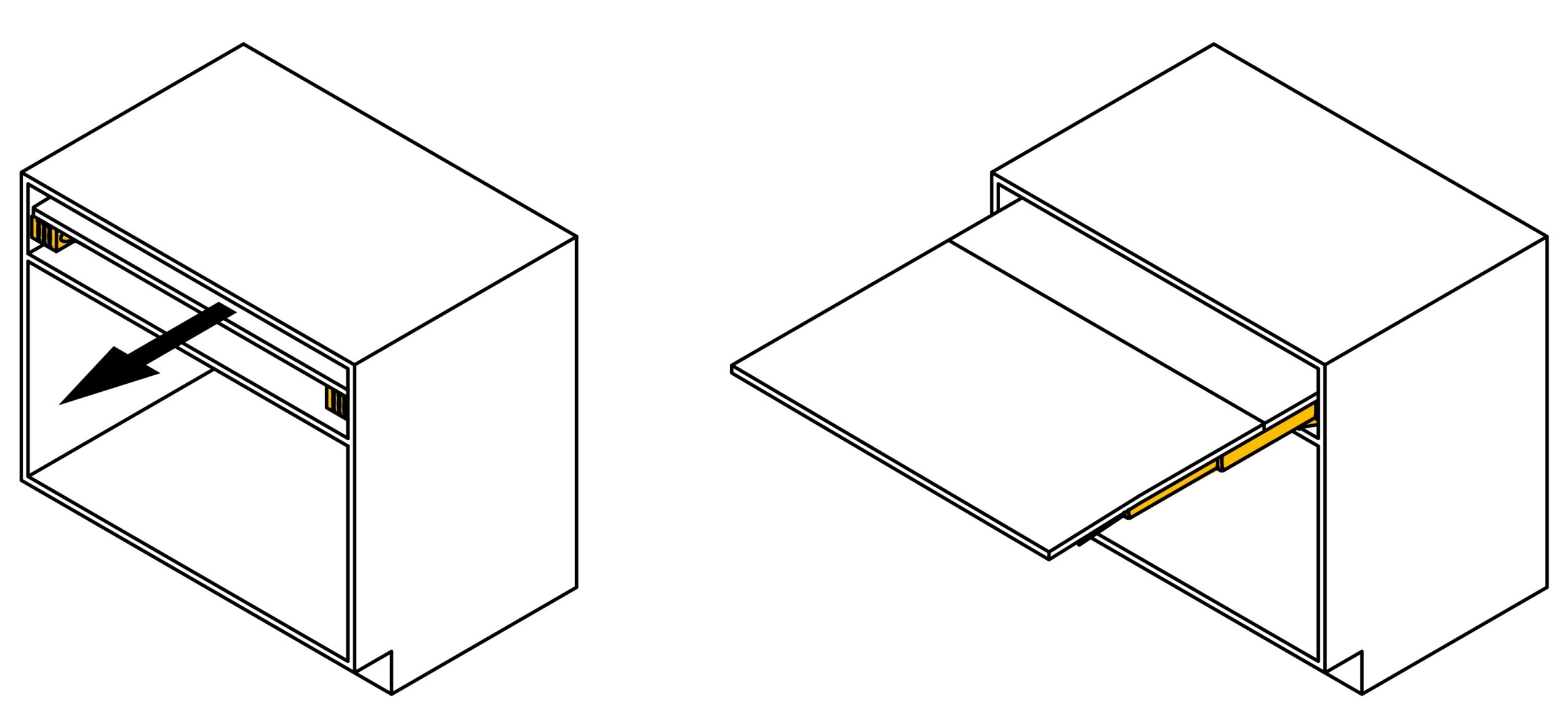

- Infine, il tavolo estrattivo viene completamente estratto, la piastra incernierata viene spiegata e viene controllata la corretta funzione del sistema di bloccaggio (per maggiori dettagli, vedi disegno di assemblaggio)
Le dimensioni:
- Lunghezza cassetto: 750 mm (29-17/32″)
- Larghezza del modulo: 300-1.200 mm (11-13/16″ a 47-1/4″)
- Profondità minima di installazione: 545 mm (21-15/32″)
- Altezza minima di installazione: 110 mm (4-11/32″)
- Altezza minima nell’area guida: 35 mm (1-3/8″)
- Profondità della grande piastra di estensione B: 529 mm (20-13/16″)
- Profondità della piastra pieghevole C: 240 mm (9-7/16″)
- Larghezza della piastra di prolunga B: L – 5 mm
- Larghezza della piastra pieghevole C: L – 5 mm
- Dimensione L: Larghezza del modulo, massimo 1.200 mm (47-1/4″)
- Fori per inserti filettati M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) di profondità
- Larghezza del foro a fessura: 11 mm (7/16″)
- Lunghezza del foro allungato: 34 mm (1-11/32″)
- Distanza tra foro e bordo: 14,5 mm (9/16″)
- Spessore del materiale nell’area mostrata del foro a fessuratura: 2,5 mm (3/32″)
- Piastra di estensione della distanza di perforazione: 300 mm (11-13/16″)
- Distanza del bordo della piastra di estensione: 100 mm (3-15/16″)
- Distanza del bordo della piastra incernierata: 38,5 mm (1-17/32″)
- Primo punto di trapano della carrozzeria: 60 mm (2-3/8″)
- Distanze aggiuntive per la foratura della carrozzeria: 214,5 mm (8-7/16″) e 214,5 mm (8-7/16″)
- Misurazione della posizione di perforazione sulla lastra B: L – 88,5 mm
- Misurazione della posizione di perforazione sulla lastra C: L – 51,5 mm

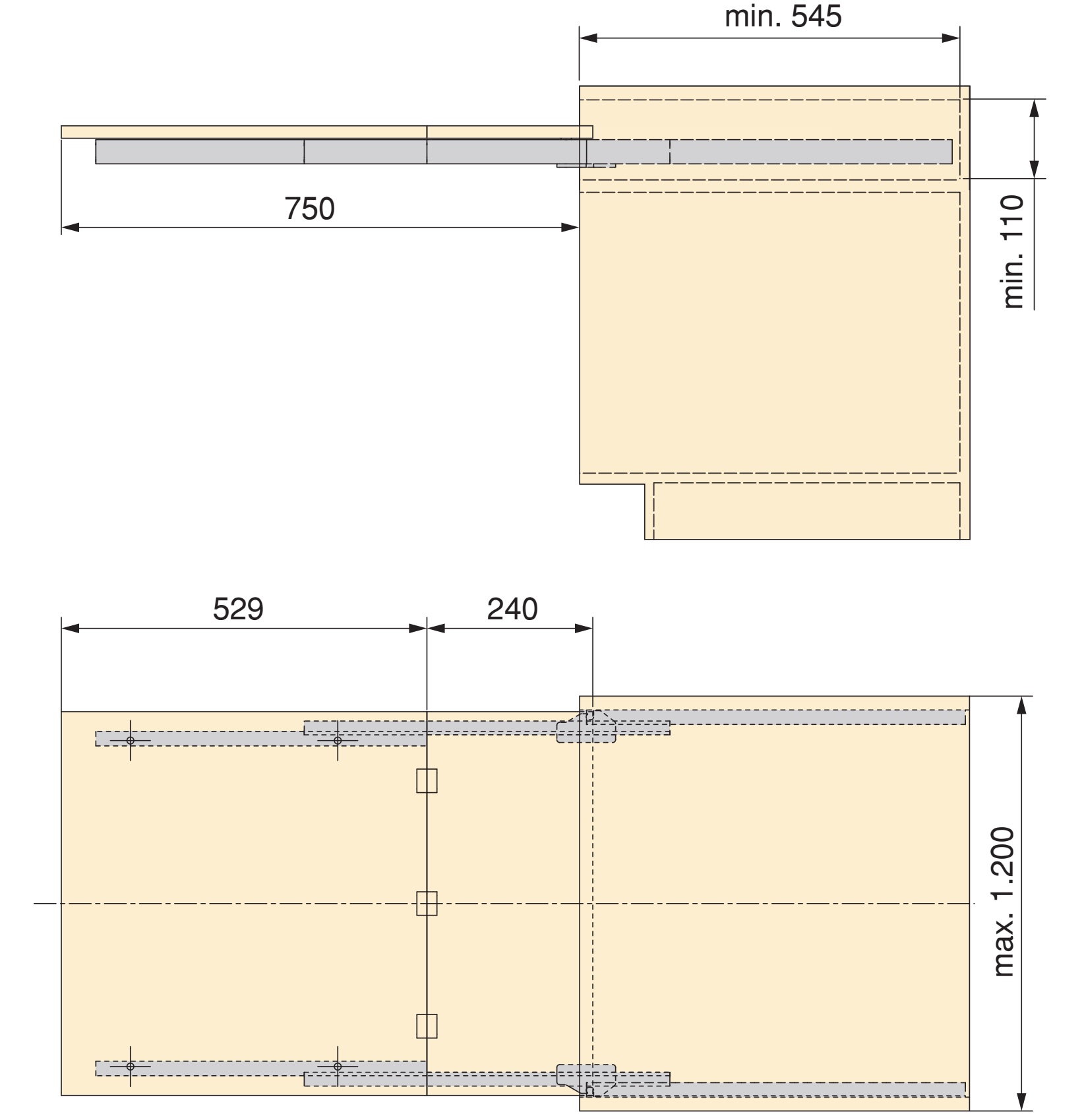

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Materiale:
- I 2046369 sagome del tavolo sono realizzati in robusta lega di alluminio (alluminio)
- La lega di alluminio offre un’eccellente resistenza alla corrosione e durata, rendendola ideale per l’uso nell’hardware per arredamento
- È anche leggero ma robusto, rendendolo più facile da maneggiare e installare senza sacrificare la stabilità
Incluso nella consegna:
- 1 pezzo 2046369 tavolo extraibile realizzato in lega di alluminio robusta, aspetto acciaio inox, anodizzato, 750 mm (29-17/32″)
- Questo articolo non include le viti di montaggio
Ulteriori informazioni:
Numeri di articolo del produttore:
- ID articolo: 2046369
- Numero GTIN (EAN, UPC): 1111
Produttore: EMUCA
