Descrizione
Robusto portaalette, realizzato in metallo e plastica robusta (metallo e plastica), superficie: nero, HDS-30HR-BL (180-104-082), versione: destra
Applicazione:

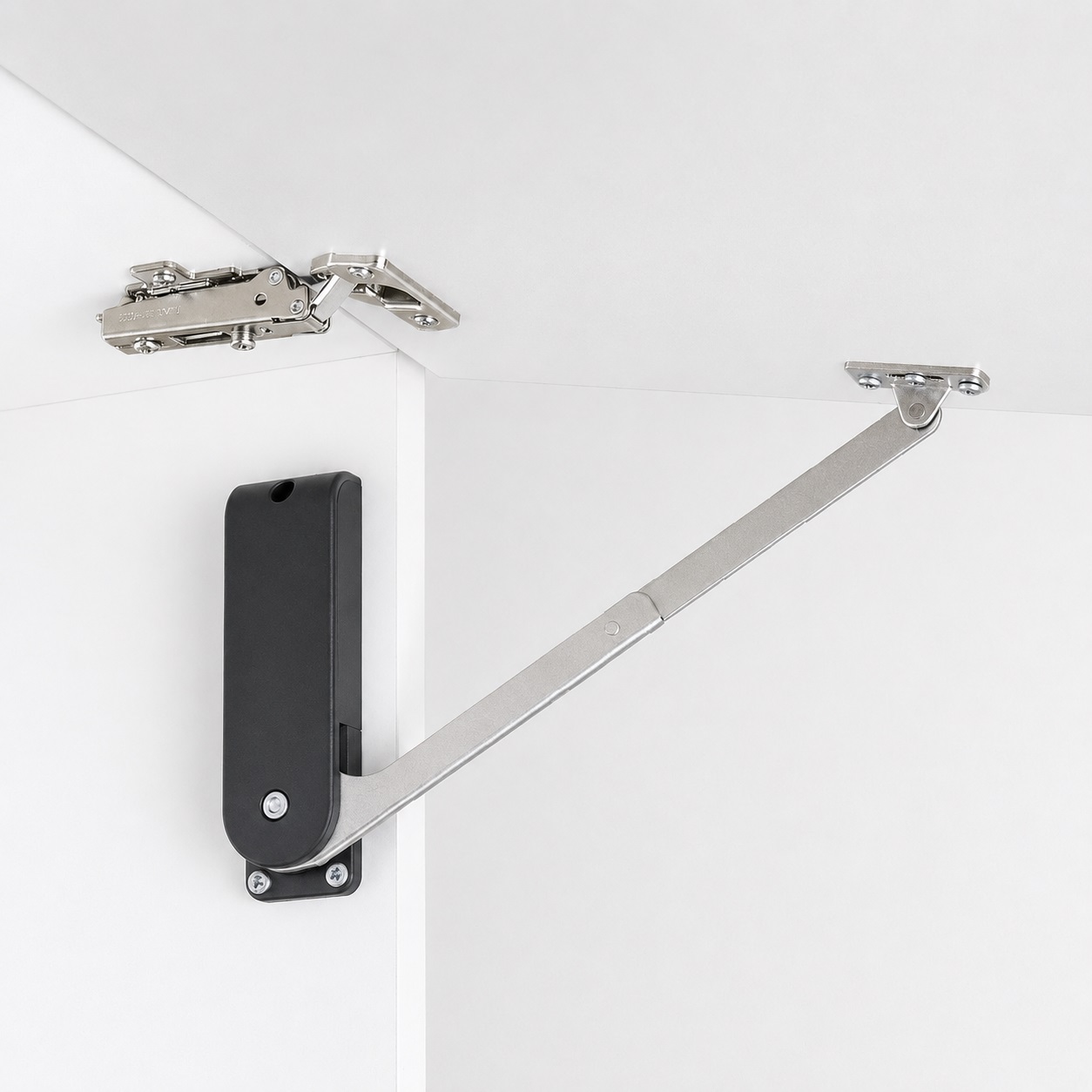

Supporto stabile per alette pieghevole, mobili da cucina e molto altro.
Versione: esatto. È incluso solo il lato destro.
Il supporto per le patte HDS-30HR-BL (180-104-082) è un supporto morbido per le patte in legno che si aprono verso l’alto.
Ciò rallenta il movimento di chiusura della palla e quindi impedisce che colpisca forte.
Il meccanismo di blocco integrato tiene la patta saldamente fissata al corpo in posizione chiusa.
In posizione aperta, il raccordo sostiene una posizione stabile dell’estremità con un angolo di apertura di 80°.
La versione H heavy-duty è pensata per flap con una coppia compresa tra 24,5 e 29,4 N·m per coppia ed è quindi adatta a flap più grandi o più pesanti.
L’accessorio può essere combinato con cerniere per pianoforte, cerniere a pezza o una cerniera adatta a vaso e consente un movimento controllato e di alta qualità delle alette nella costruzione di mobili.
I raccordi HDS-30HR-BL di alta qualità sono perfetti, tra le altre cose:
- Alette per mobili
- Alette di legno
- Alette dei mobili
- Armadietti da parete
- Armadietti da parete
- Mobili per il soggiorno
- Gira verso l’alto
- Mobili da cucina
Dettagli tecnici:
- Versione: destra
- Peso: 300 g
- Capacità di carico (capacità di carico): 14,7 N (1,5 kp)
- Dimensioni: 140 mm (5-33/64″)
- Facile installazione, stabile
- Modello H per alette pesanti
- Per alette di legno che si aprono verso l’alto
- Funzione di soft-down durante la chiusura
- Ammortizzatore integrato contro gli sbattiti
- Meccanismo di presa integrato per posizione chiusa
- Tenere la funzione di mantenimento in posizione completamente aperta
- Testato per 50.000 cicli di apertura e chiusura
- Angolo del fascio 80°
- Adatto per cinghia da pianoforte, cinghia per specchi o cerniera a coppa
- Intervallo di coppia da 24,5 a 29,4 N·m per coppia
- Nero
- robusto
- Alta qualità del marchio Sugatsune / LAMP®.
Superficie:
- Nero
- Le finiture nere emanano un’eleganza senza tempo e possono contribuire a rendere una stanza più lussuosa ed elegante
- Mentre gli stili degli interni possono cambiare, il nero rimane sempre una scelta sicura che può essere facilmente adattata alle nuove tendenze
- Le finiture nere possono essere utilizzate in diverse stanze, che si tratti di cucina, soggiorno o ufficio
- Braccio a leva del raccordo a aletta: placcato in nichel
Montaggio:
- L’innestazione viene effettuata utilizzando le sei viti incluse nell’ambito di consegna (vite a testa a piastra autofilettante 3,5 x 15 mm)
- Innanzitutto, la coppia dello allettino deve essere calcolata e controllata in modo che il design si adatti al peso e all’altezza dello allettino
- Dopodiché, le cerniere devono essere installate correttamente e la patta deve potersi aprire e chiudere senza problemi prima di installare il portaaletta

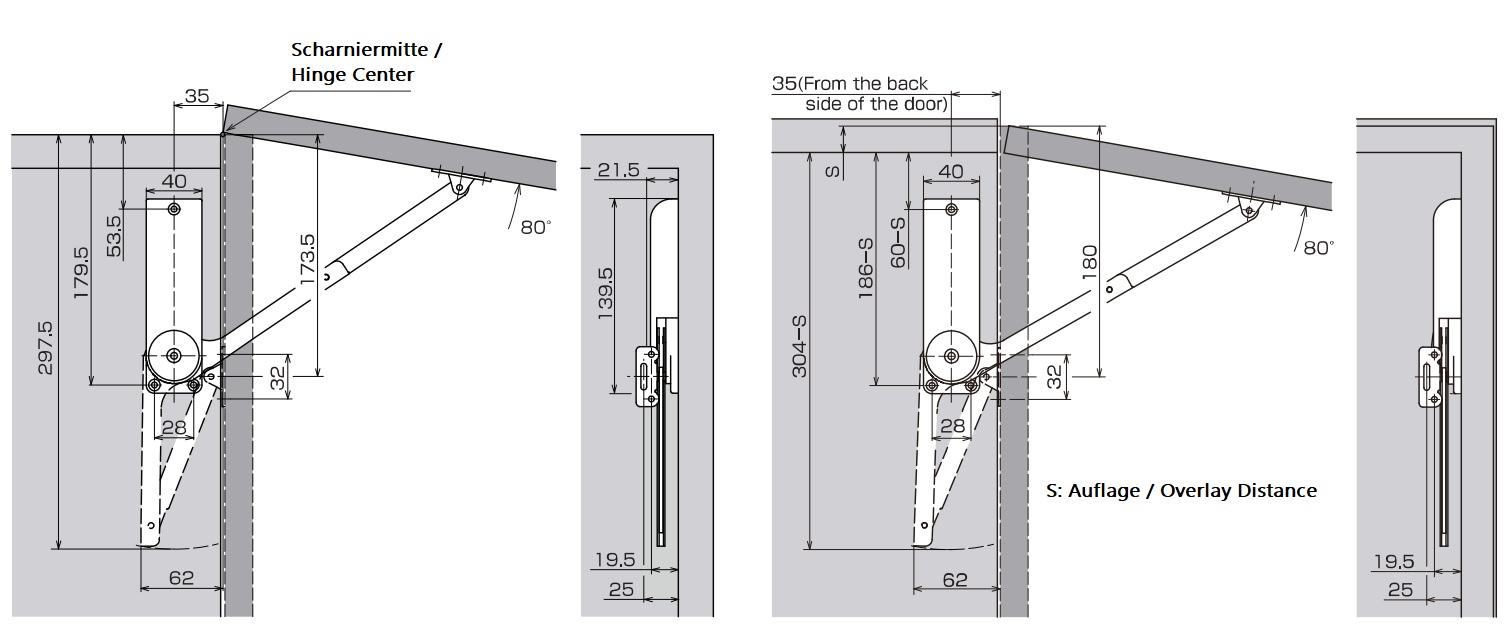

- Il supporto a aletta HDS-30HR-BL è fissato sul lato destro della carcassa con viti ⌀ 3,5 x 15 mm secondo il disegno di assemblaggio
- Il portaaletta ha 3 fori di montaggio. La distanza tra i fori di montaggio è di 126 mm (4-61/64″) e 28 mm (1-7/64″)
- La distanza tra il centro del raccordo e il bordo anteriore interno è di 35 mm (1-3/8″)
- La piastra di montaggio viene inizialmente prefissata solo tramite il foro scanalato sulla patta
- La patta viene poi aperta e chiusa in modo che la posizione della piastra di montaggio possa essere regolata in modo che il movimento scorra in modo fluido e fluido
- Infine, la piastra di montaggio viene avvitata saldamente sopra i fori rotondi e tutte le viti vengono controllate per la tenuta. La distanza tra i fori di montaggio è di 32 mm (1-17/64″) (per maggiori dettagli, vedi disegno di assemblaggio)
Le dimensioni:
- Lunghezza del montaggio dello aletta: 140 mm (5-33/64″)
- Larghezza: 40 mm (1-37/64″)
- Profondità: 20 mm (25/32″)

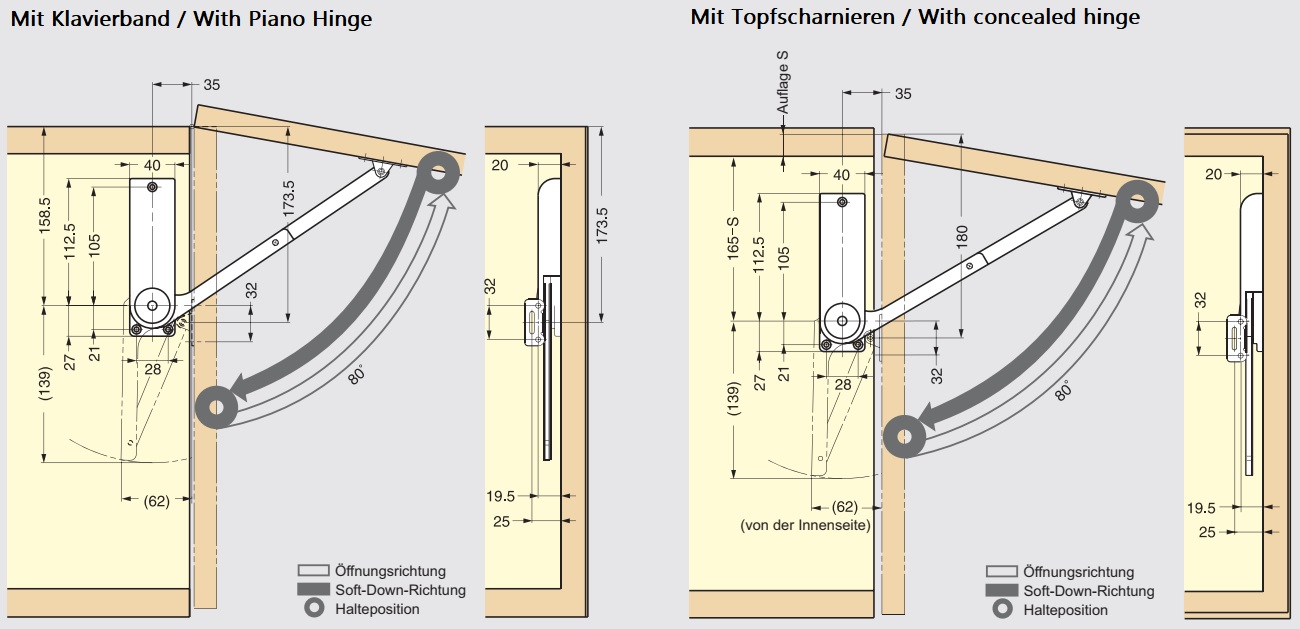

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Materiale:
- I raccordi a aletta HDS-30HR-BL sono realizzati in metallo e plastica robusta (metallo e plastica)
- La combinazione di metallo e plastica offre un equilibrio ottimale tra resistenza e flessibilità, rendendo i raccordi robusti e adattabili allo stesso tempo
- Inoltre, questa combinazione di materiali consente di migliorare l’estetica e la funzionalità, in quanto offre stabilità e una varietà di opzioni di design
Incluso nella consegna:

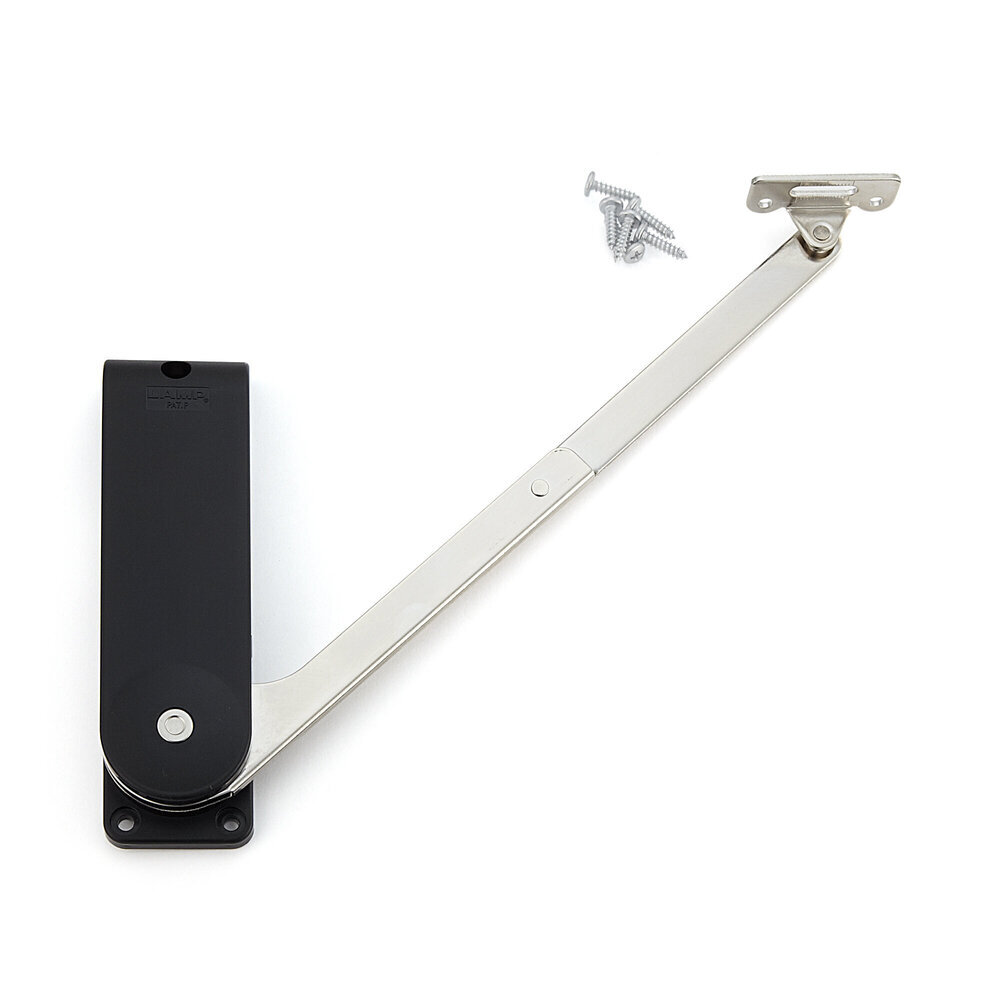

- Portaaletta a pezzo unico HDS-30HR-BL (180-104-082) in metallo e plastica robusta, nera, versione: destra
- A 6 pezzi di vite a testa a testa autofilante 3,5 x 15 mm
Ulteriori informazioni:
Numeri di articolo del produttore:
- ID articolo: 180-104-082
- Numero di oggetto: HDS-30HR-BL
- Numero GTIN (EAN, UPC): 4510932024266
Produttore: Sugatsune / LAMP® (Giappone)
