Descrizione
Cerniera a portello di alta qualità in 2 pezzi, realizzata in acciaio inossidabile di alta qualità SUS316 (1.4401 o V4A), superficie: lucida lucida, B-1013 (13343), dimensioni: 70 mm (2-3/4″)
Applicazione:
Cerniera robusta per portelli di navi, portelli di ponte, alette del pavimento, portelli di manutenzione e molto altro.
La cerniera marina B-1013 (13343) è utilizzata per il collegamento mobile di portelli, alette e coperture, specialmente nella costruzione navale e in aree a rischio di corrosione.

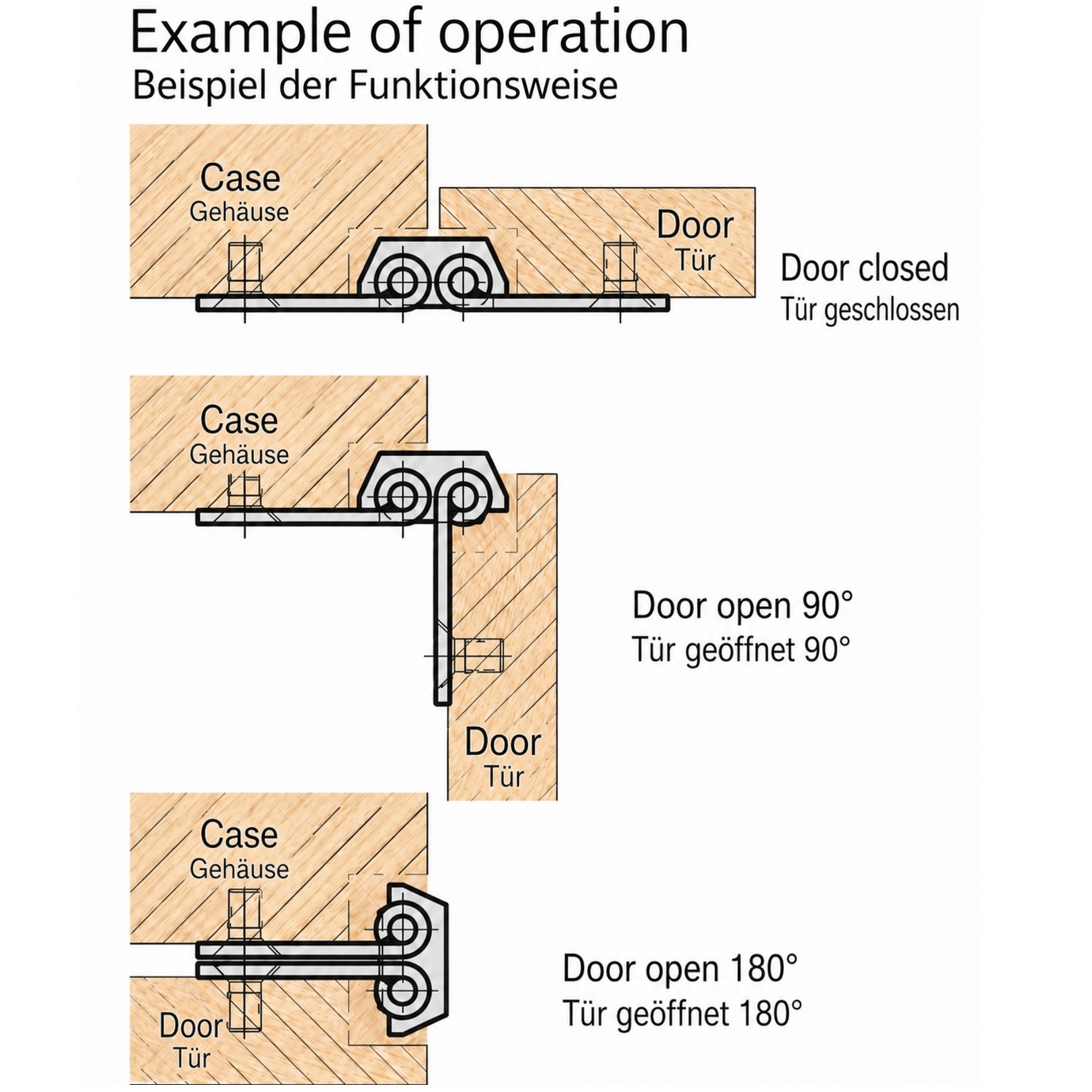

Grazie al suo design con due assi di rotazione, la cerniera consente un ampio angolo di apertura fino a 180°.
La geometria speciale della giunzione garantisce che la patta possa muoversi controllata attorno al bordo adiacente quando viene aperta.
Il robusto acciaio inossidabile SUS316 offre un’ottima resistenza alla corrosione ed è quindi particolarmente adatto per applicazioni con ambienti di umidità e salinità.
Il design piatto con poche parti sporgenti riduce le sporgenze fastidiose e permette anche l’uso sulle alette del pavimento.
I quattro fori svuotati permettono un avvitamento stabile al palco e al telaio, rendendo il B-1013 una soluzione robusta per applicazioni impegnative su alette e portelloni.
Le cerniere marine di alta qualità B-1013 sono perfette, tra le altre cose:
- Cappucci di copertura
- Flap della carenatura
- Botelli delle navi
- Botole del ponte
- Alette inferiori
- Portelli di manutenzione
Dettagli tecnici:
- Peso: 70 g (per 2 pezzi: 140 g)
- Dimensioni: 70 mm (2-3/4″)
- Facile installazione, stabile
- Progettazione a giunto a due assi
- Angolo del fascio fino a 180°
- Realizzato in acciaio inossidabile SUS316 resistente alla corrosione
- Particolarmente adatto al settore marittimo
- Progettazione piatta e compatta
- Solo piccole sporgenze sulla superficie
- Progettato per viti svasate M5
- Può essere usato sia per destra che per sinistra
- Lucido lucido
- Resistente alle intemperie, alla ruggine o alla corrosione
- Alta qualità del marchio TAKIGEN®
Superficie:
- Lucido lucido
- Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
- Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco
Montaggio:
- L’attacco avviene con 4 viti M5 svasate (non incluse)
- La cerniera del portello B-1013 (13343) ha quattro fori di montaggio con sfulato
- Innanzitutto, devono essere determinate le posizioni della cerniera a due assi sulla patta e sul telaio e i quattro fori di montaggio devono essere preparati secondo il modello dei fori
- La distanza tra i fori è di 2-13/64″ (56 mm) orizzontalmente e 1-1/32″ (26 mm) verticalmente
- La cerniera viene quindi posizionata in modo che i due assi articolati possano muoversi liberamente e la patta non colpisca il telaio quando viene aperta
- La cerniera marina B-1013 viene quindi fissata con quattro viti M5 scavate
- La lunghezza della vite deve essere scelta in base allo spessore del materiale della patta o del telaio
- Infine, il lembo deve essere spostato fino a 180° su tutta l’area dell’apertura e controllato per il funzionamento gratuito e senza stress
Le dimensioni:
- Larghezza totale: 70 mm (2-3/4″)
- Altezza totale: 40 mm (1-37/64″)
- Spessore della piastra: 4 mm (5/32″)
- Distanza orizzontale: 56 mm (2-13/64″)
- Distanza dei fori verticale: 26 mm (1-1/32″)
- Fori di montaggio: 4 x ⌀6,5 mm
- Abbassamento dei fori di montaggio: ⌀10 mm (25/64″)

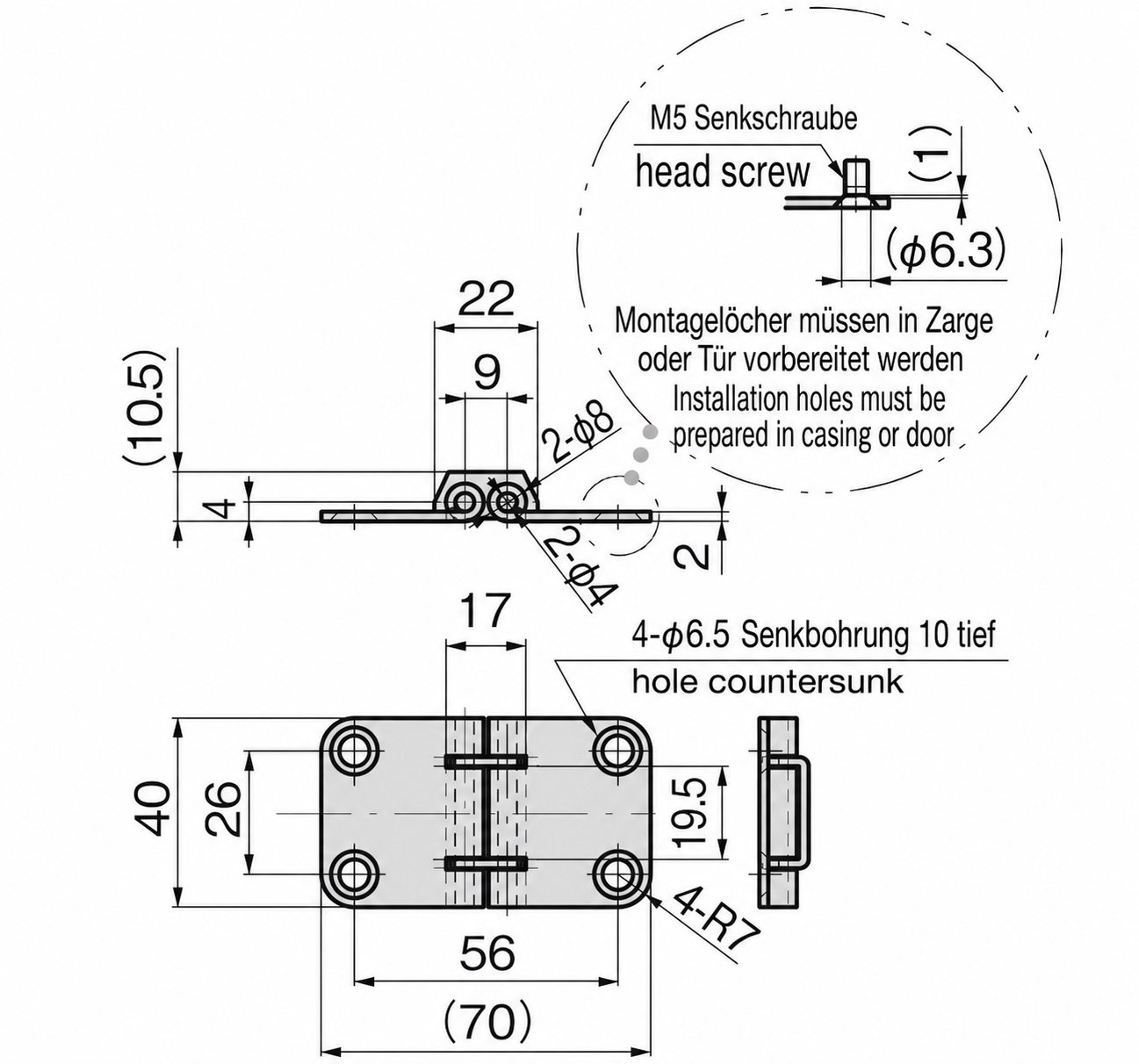

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Materiale:
- Le cerniere marine B-1013 sono realizzate in acciaio inox di alta qualità SUS316 (1.4401 o V4A)
- L’acciaio inossidabile SUS316 (noto anche come V4A) è un acciaio inossidabile con un’eccellente resistenza alla corrosione
- Grazie alla loro resistenza alle sostanze contenenti cloro, i raccordi in acciaio inossidabile SUS316 sono utilizzati per l’uso vicino alla costa e sono espressamente raccomandati
Incluso nella consegna:

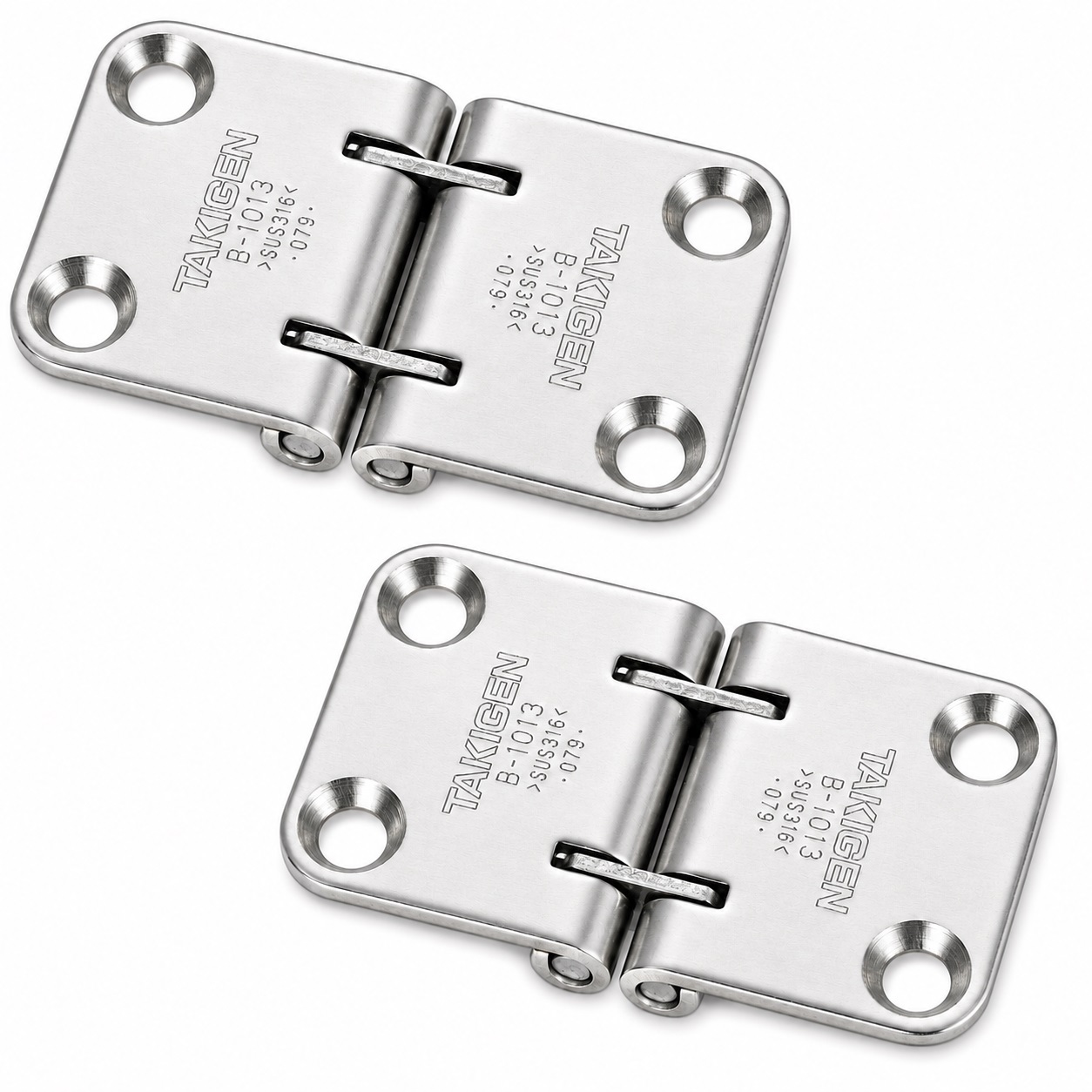

- Cerniera marina B-1013 (13343) in 2 pezzi realizzata in acciaio inox di alta qualità SUS316, lucidata lucidamente, 70 mm (2-3/4″)
- Questo articolo non include le viti di montaggio
Numeri di articolo del produttore:
- ID articolo: 13343
- Numero articolo: B-1013
Produttore: TAKIGEN (Giappone)
