Descrizione
Attacco a aletta di alta qualità, realizzato in metallo e plastica robusta (metallo e plastica), superficie: grigia, 1010521, capacità di carico: 10 kg (22 lbs)
Applicazione:

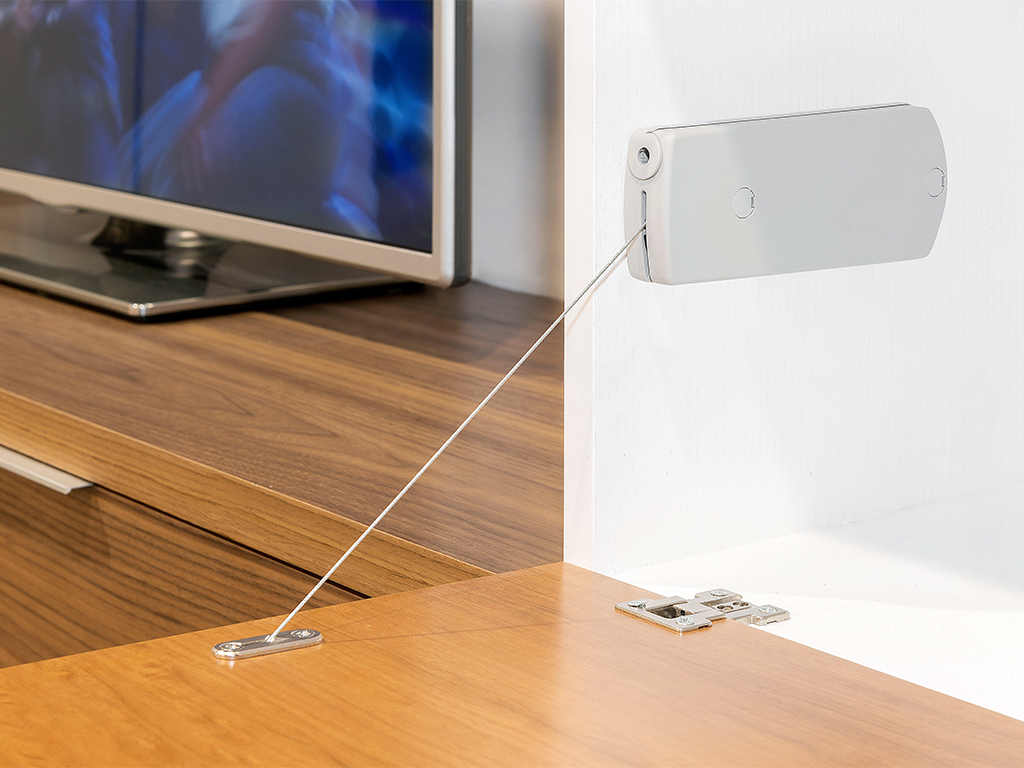

Robusto portabraccia per le alette dei mobili, delle alette dei mobili, delle lingue per la segretaria, per le barre e molto altro.

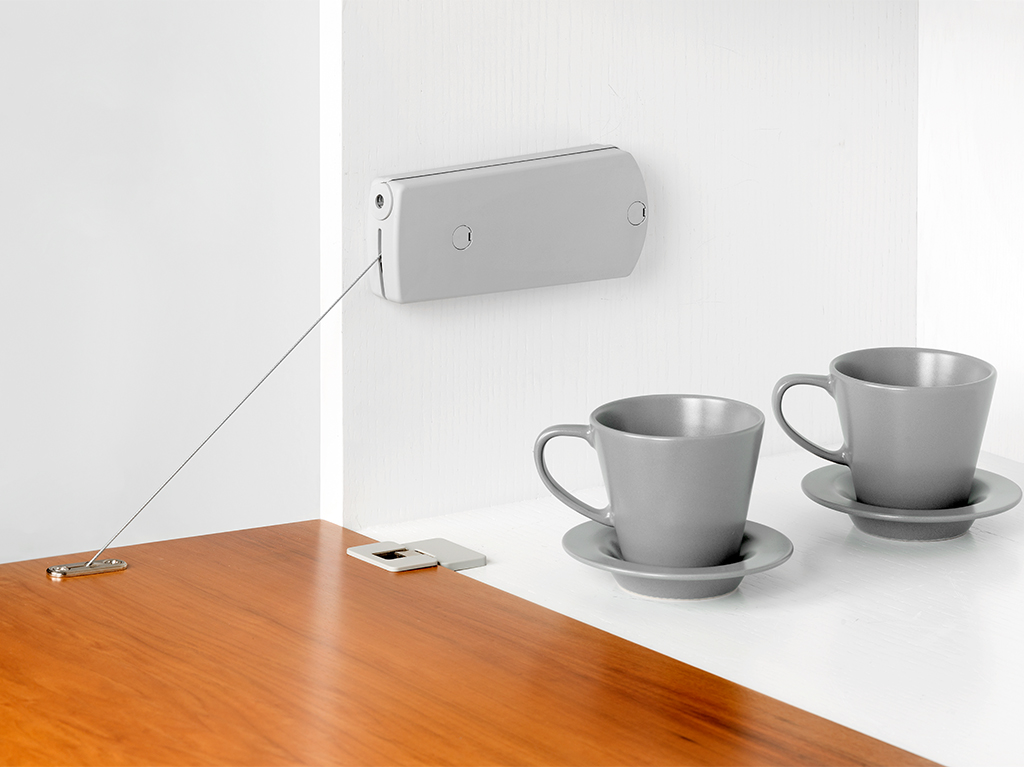

Il 1010521 di raccordo per le alette (Microverricello) è un supporto compatto per le alette dei mobili che si aprono verso il basso e funziona con un cavo in acciaio resistente.
Quando viene aperto, il meccanismo rallenta il movimento verso il basso dello aletta e quindi impedisce che cada in modo incontrollabile.
La posizione finale dello alletta aperta può essere regolata in modo che il percorso di apertura possa essere adattato al mobile e all’uso.
La versione da 10 kg (22 lbs) con forza frenante è pensata per altezze tra 210 e 480 mm (8-17/64″ – 18-57/64″); la combinazione consentita di altezza del flap, peso e numero di meccanismi viene determinata in base alla tabella di selezione.
Poiché il portaportafogli del cavo può 1010521 essere montato sia orizzontalmente che verticalmente, oltre che a destra o a sinistra, può essere utilizzato in modo flessibile anche in telai di mobili più pianeggianti.
La combinazione di acciaio e plastica garantisce una costruzione compatta e robusta e rende l’accessorio particolarmente adatto per mobili per casa, uffici e mobili.
I supporti per le alette di corda di alta qualità 1010521 sono perfetti, tra le altre cose:
- Mobili per il soggiorno
- Mobili per ufficio
- Armadietti da parete
- Madie
- Alette per mobili
- Alette dei mobili
- Flap della segretaria
- Flap del bilanciere
Dettagli tecnici:
- Peso: 295 g
- Capacità di carico: 10 kg (22 lbs)
- Dimensioni: 160,5 mm (6-5/16″)
- Disponibile in 4 versioni: 4 kg, 6 kg, 10 kg, 14 kg
- Facile installazione, stabile
- Movimento smorzato verso il basso della patta dei mobili
- Posizione regolabile dell’apertura
- Con cavo d’acciaio
- Può essere usato sia a destra che a sinistra
- Può essere montato orizzontalmente e verticalmente
- Per altezze di aletta da 210 a 480 mm (8-17/64″ – 18-57/64″)
- Per spessori di pannelli da 16 a 22 mm (5/8″ – 55/64″)
- Progettazione compatta
- Adatto per carcasse di mobili piatte
- Uso con cerniere per mobili
- Uno o due meccanismi, a seconda del peso del lembo e dell’altezza del palo
- Grigio
- robusto
- Alta qualità del marchio UMAXO®
Superficie:
- Grigio
- Il grigio offre una base versatile ed elegante che si combina bene con altri colori e materiali, creando un’atmosfera calma e senza tempo sia negli spazi moderni che classici
- Inoltre, il grigio ha la capacità di mettere in risalto gli accenti in una stanza senza essere dominante, rendendolo ideale per creare interni armoniosi ed equilibrati
Montaggio:
- L’innestazione avviene utilizzando le sei viti incluse nell’ambito di consegna (viti euro)
- Il portafoglio della fune 1010521 ha 2 fori di montaggio con ⌀6,5 mm a una distanza di 110 mm; la connessione separata dello sportello ha anche due punti di fissaggio
- Innanzitutto, il numero di meccanismi che corrispondono all’altezza del flap e al peso del flap deve essere determinato sulla base della tabella di selezione
- Successivamente, i punti di fissaggio sul lato della carcassa vengono segnati in base alla posizione di installazione orizzontale o verticale desiderata e pre-forati per il meccanismo con ⌀5 mm x 12 mm
- Nel caso di una chiave a base o a base di legno, sono realizzati due fori di ⌀5 mm (13/64″) x 13 mm e il foro centrale di ⌀10 mm x 11 mm per la connessione a aletta
- Il portaaletta e la connessione del tirino vengono poi montati con le viti di fissaggio fornite

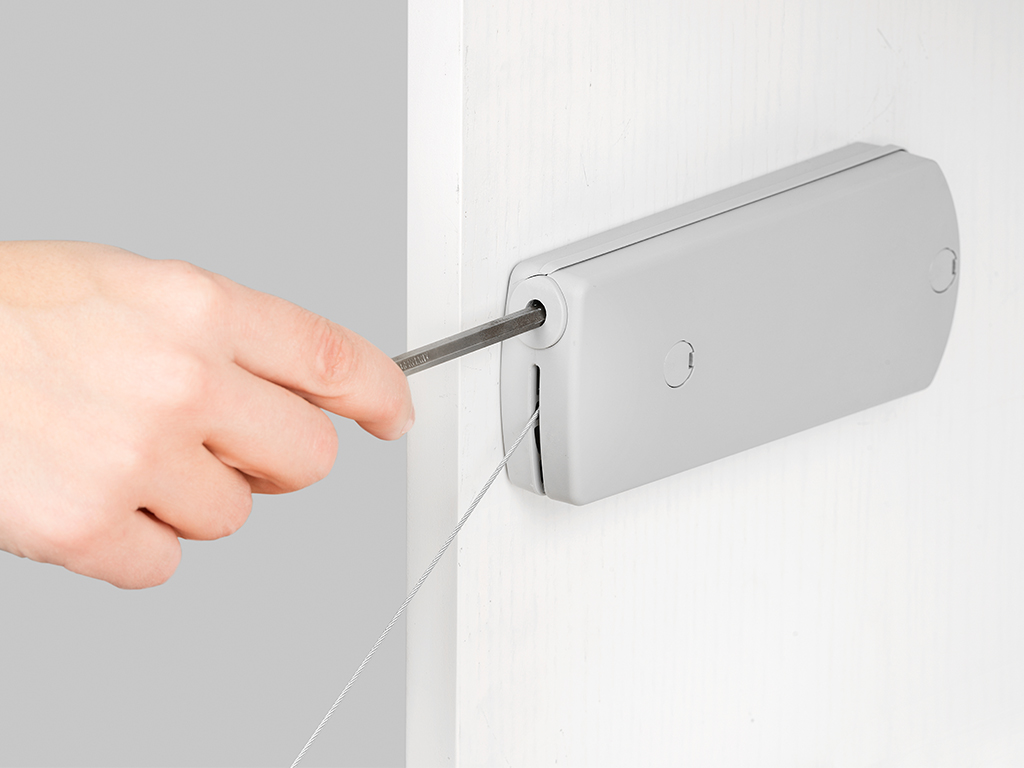

- Successivamente il cavo d’acciaio viene collegato alla connessione dello aletta e controllato per il corretto funzionamento. Infine, la posizione dell’apertura terminale viene regolata, per cui il flap deve essere sollevato durante la regolazione (per ulteriori dettagli, vedi disegno di assemblaggio)

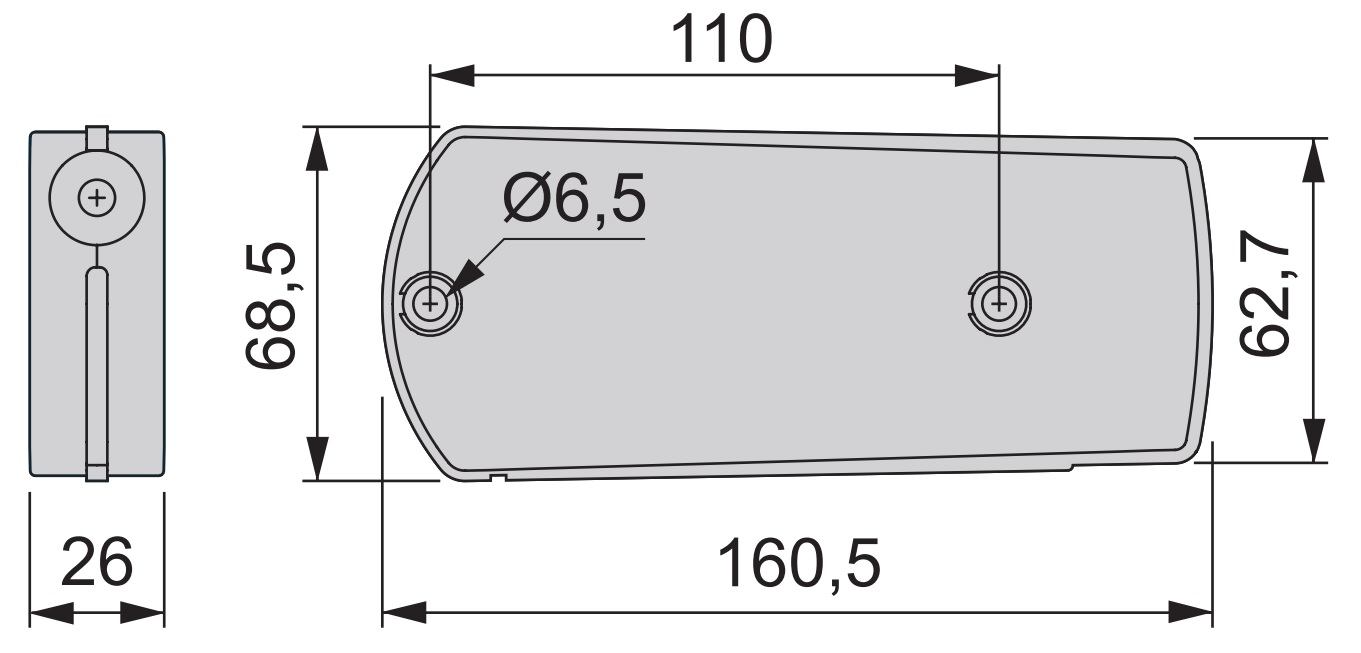

Le dimensioni:
- Lunghezza: 160,5 mm (6-5/16″)
- Altezza massima: 68,5 mm (2-45/64″)
- Altezza della cassa all’estremità più stretta: 62,7 mm (2-15/32″)
- Profondità: 26 mm (1-1/32″)
- Distanza tra i fori di montaggio: 110 mm (4-21/64″)
- Fori di montaggio sul meccanismo: ⌀6,5 mm (1/4″)
Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Materiale:
- I portaportafogli 1010521 corda sono realizzati in metallo e plastica robusta (metallo e plastica)
- Corda d’acciaio
- La combinazione di metallo e plastica offre un equilibrio ottimale tra resistenza e flessibilità, rendendo i raccordi robusti e adattabili allo stesso tempo
- Inoltre, questa combinazione di materiali consente di migliorare l’estetica e la funzionalità, in quanto offre stabilità e una varietà di opzioni di design

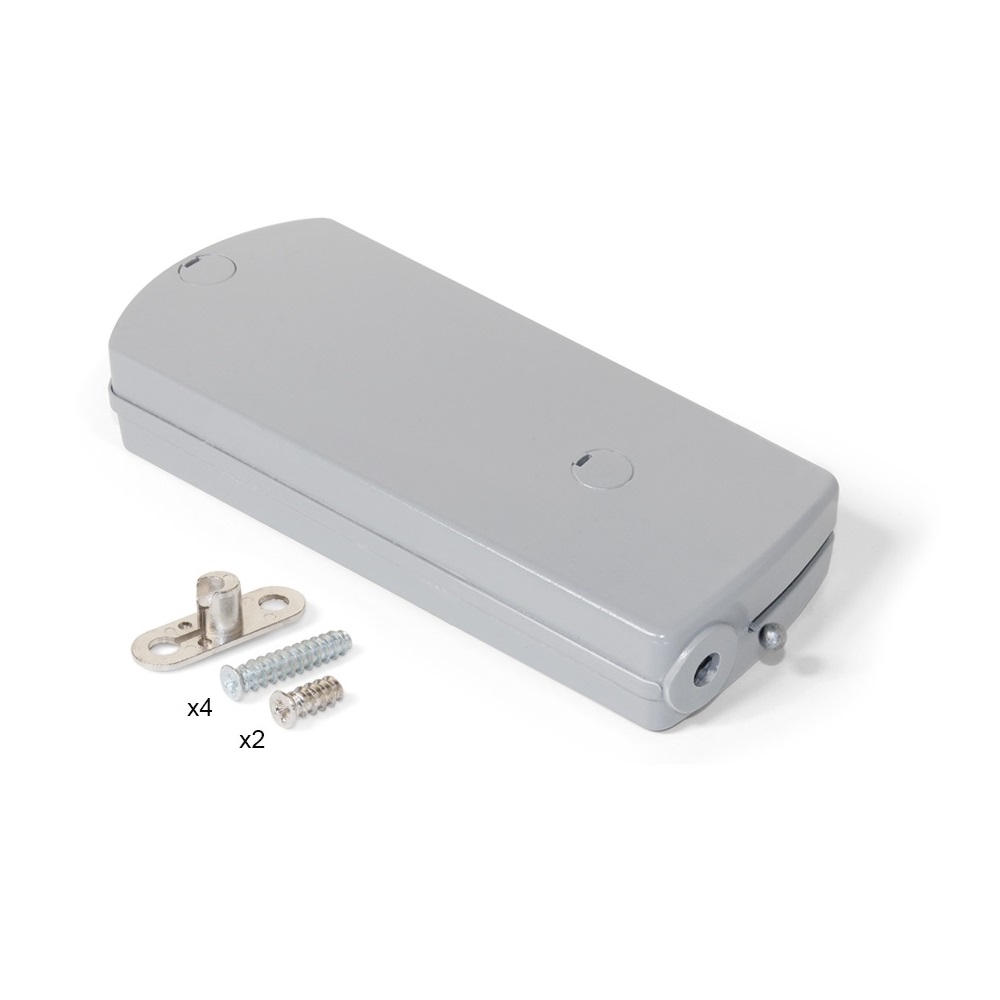

Incluso nella consegna:
- 1 set 1010521 portaportafogli in cavo in metallo e plastica robusta, grigia
- 6 pezzi di viti euro
Ulteriori informazioni:
Numeri di articolo del produttore:
- ID oggetto: 1010521
- Numero GTIN (EAN, UPC): 8432393100661
Produttore: EMUCA
